[EKS] aws-load-balancer-controller 배포

EKS 리소스 부하 분산

NLB(Network Load Balancer)

• Service 리소스의 LoadBalancer 타입을 감시하여, 필요 시 NLB를 생성하여 TCP/UDP 트래픽을 관리
• 낮은 지연 시간과 고성능이 요구되는 애플리케이션에 적합

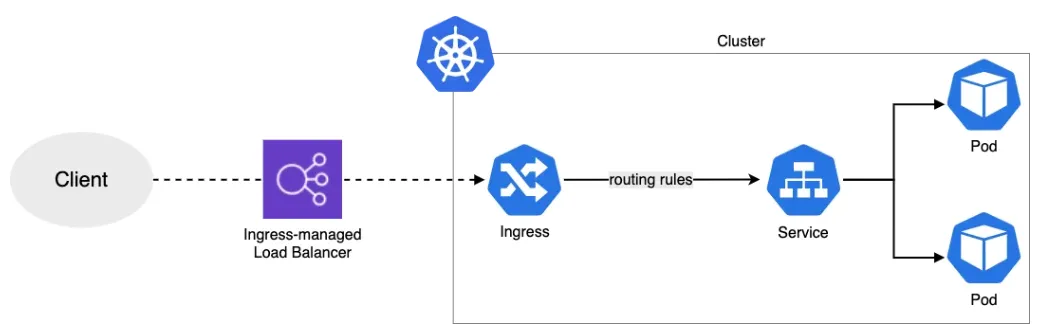

ALB(Application Load Balancer)

• AWS Load Balancer Controller는 Kubernetes의 Ingress 리소스를 감시하여, 필요한 경우 ALB를 자동으로 생성하고 관리
• HTTP/HTTPS 트래픽을 여러 파드에 걸쳐 로드밸런싱 할 수 있음

• ALB Ingress Controller는 Kubernetes Ingress 리소스를 활용하여 트래픽 라우팅 규칙을 정의
• 들어오는 요청이 ALB Ingress Controller에 도달하면 요청의 호스트와 경로를 평가하여 클러스터 내에서 적절한 백엔드 서비스를 결정 그런 다음 컨트롤러는 AWS Application Load Balancer를 사용하여 정의된 규칙에 따라 지정된 백엔드 서비스에 트래픽을 분산



aws-load-balancer-controller 배포

• AWS Ingress Controller
• Kubernetes 클러스터에서 AWS Elastic Load Balancers (ALB 및 NLB)를 자동으로 관리하고, 이를 통해 클러스터 내 애플리케이션을 외부로 노출

helm 을 활용하여, Load Balancer Controller 생성하기

• helm 설치

curl -fsSL -o get_helm.sh https://raw.githubusercontent.com/helm/helm/main/scripts/get-helm-3
chmod 700 get_helm.sh
./get_helm.sh

helm --help



• Amazon EKS 클러스터 정보 수집 후 변수에 저장
  • cluster_name : 클러스터 이름
  • oidc_id : OIDC 자격 증명 ID

export cluster_name=demo-eks
oidc_id=$(aws eks describe-cluster --name $cluster_name --query "cluster.identity.oidc.issuer" --output text | cut -d '/' -f 5)
echo $oidc_id





AWS Load Balancer 설치

https://docs.aws.amazon.com/ko_kr/eks/latest/userguide/lbc-helm.html

Helm를 사용하여 AWS Load Balancer Controller 설치 - Amazon EKS



• 사용자 대신 AWS API를 호출할 수 있는 AWS Load Balancer Controller의 IAM 정책 다운로드
• 다운로드 한 정책을 사용하여 IAM 정책 생성하기

$ curl -O https://raw.githubusercontent.com/kubernetes-sigs/aws-load-balancer-controller/v2.7.2/docs/install/iam_policy.json
$ aws iam create-policy --policy-name AWSLoadBalancerControllerIAMPolicy --policy-document file://iam_policy.json
{
    "Policy": {
        "PolicyName": "AWSLoadBalancerControllerIAMPolicy",
        "PolicyId": "ANPA4AQ3TYVKXLWJXSWUW",
        "Arn": "arn:aws:iam::825765381461:policy/AWSLoadBalancerControllerIAMPolicy",
        "Path": "/",
        "DefaultVersionId": "v1",
        "AttachmentCount": 0,
        "PermissionsBoundaryUsageCount": 0,
        "IsAttachable": true,
        "CreateDate": "2025-01-29T04:09:09+00:00",
        "UpdateDate": "2025-01-29T04:09:09+00:00"
    }
}

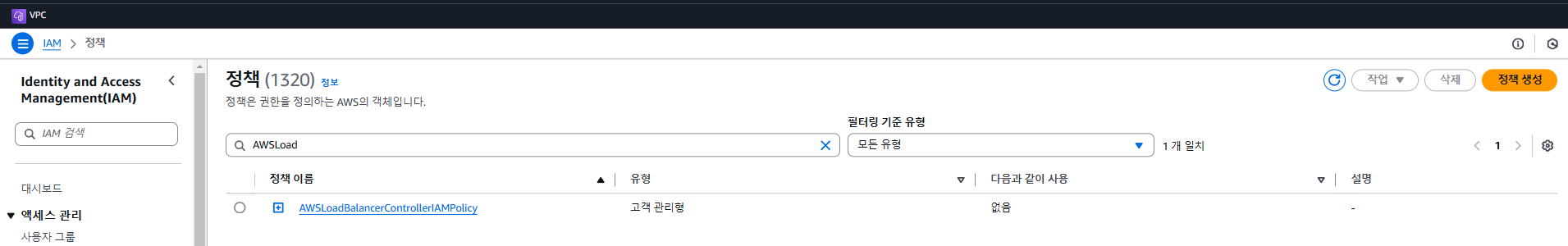

web page 에서 생성한 정책 확인하기

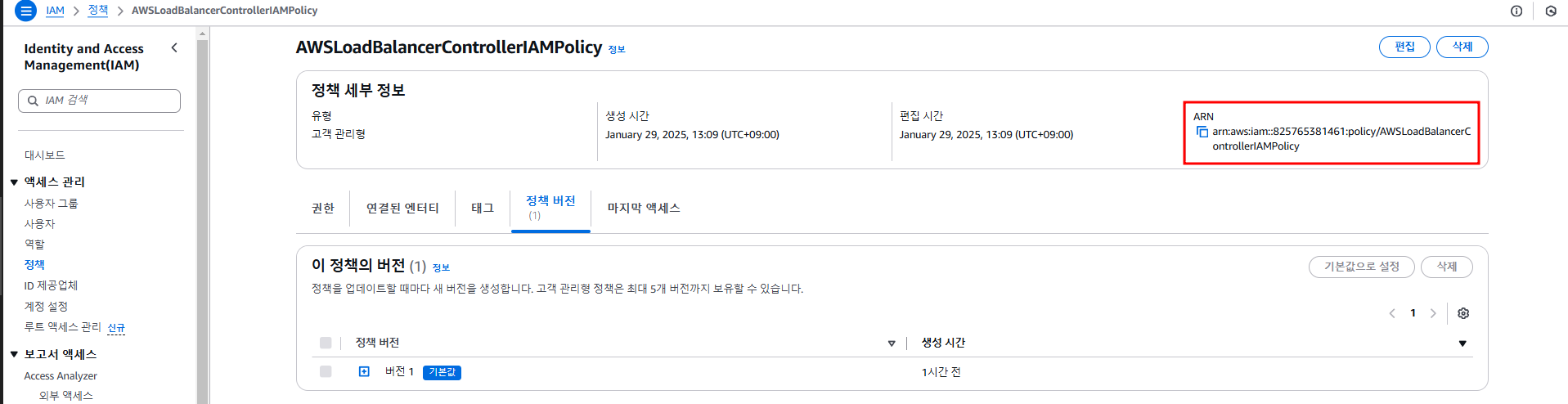

ARN 정보 확인



$ eksctl create iamserviceaccount \
--cluster=demo-eks \
--namespace=kube-system \
--name=aws-load-balancer-controller \
--role-name AmazonEKSLoadBalancerControllerRole \
--attach-policy-arn=arn:aws:iam::825765381461:policy/AWSLoadBalancerControllerIAMPolicy \
--approve
2025-01-29 05:17:30 [ℹ]  1 existing iamserviceaccount(s) (kube-system/aws-load-balancer-controller) will be excluded
2025-01-29 05:17:30 [ℹ]  1 iamserviceaccount (kube-system/aws-load-balancer-controller) was excluded (based on the include/exclude rules)
2025-01-29 05:17:30 [!]  serviceaccounts that exist in Kubernetes will be excluded, use --override-existing-serviceaccounts to override
2025-01-29 05:17:30 [ℹ]  no tasks



서비스 어카운트 생성 확인

$ kubectl get sa -n kube-system | grep load
aws-load-balancer-controller                  0         32s

$ kubectl describe -n kube-system sa aws-load-balancer-controller
Name:                aws-load-balancer-controller
Namespace:           kube-system
Labels:              app.kubernetes.io/managed-by=eksctl
Annotations:         eks.amazonaws.com/role-arn: arn:aws:iam::<ACCOUNT_ID>:role/AmazonEKSLoadBalancerControllerRole
Image pull secrets:  <none>
Mountable secrets:   <none>
Tokens:              <none>
Events:              <none>



AWS Load Balancer Controller 설치

• eks helm repository 등록

$ helm repo add eks https://aws.github.io/eks-charts
$ helm repo update eks

• AWS Load Balancer Controller를 설치

$ helm install aws-load-balancer-controller eks/aws-load-balancer-controller -n kube-system \
--set clusterName=[클러스터이름] --set serviceAccount.create=false --set serviceAccount.name=aws-load-balancer-controller

$ helm install aws-load-balancer-controller eks/aws-load-balancer-controller -n kube-system \
--set clusterName=demo-eks --set serviceAccount.create=false --set serviceAccount.name=aws-load-balancer-controller
NAME: aws-load-balancer-controller
LAST DEPLOYED: Wed Jan 29 05:42:20 2025
NAMESPACE: kube-system
STATUS: deployed
REVISION: 1
TEST SUITE: None
NOTES:
AWS Load Balancer controller installed!

• AWS Load Balancer Controller 배포상태 확인

$ kubectl get deployment -n kube-system aws-load-balancer-controller
NAME                           READY   UP-TO-DATE   AVAILABLE   AGE
aws-load-balancer-controller   0/2     0            0           2m18s

$ kubectl get pod -n kube-system
NAME                                            READY   STATUS    RESTARTS   AGE
aws-load-balancer-controller-7d6bb464b6-tq4kr   1/1     Running   0          115s
aws-load-balancer-controller-7d6bb464b6-ts5tp   1/1     Running   0          115s



NLB 서비스 예시

https://docs.aws.amazon.com/ko_kr/eks/latest/userguide/network-load-balancing.html

Network Load Balancer를 사용하여 TCP 및 UDP 트래픽 라우팅 - Amazon EKS



샘플 애플리케이션 배포 실습

$ cat > echo-service-nlb.yaml
# 파드 배포
apiVersion: apps/v1
kind: Deployment
metadata:
  name: deploy-echo
spec:
  replicas: 3
  selector:
    matchLabels:
      app: deploy-websrv
  template:
    metadata:
      labels:
        app: deploy-websrv
    spec:
      containers:
      - name: akos-websrv
        image: k8s.gcr.io/echoserver:1.5
        ports:
        - containerPort: 8080
---
# NLB 배포
# Kubernetes에서 AWS Network Load Balancer(NLB)를 설정할 때 annotations 사용
apiVersion: v1
kind: Service
metadata:
  name: svc-nlb-ip-type
  annotations:
    service.beta.kubernetes.io/aws-load-balancer-nlb-target-type: ip
    service.beta.kubernetes.io/aws-load-balancer-scheme: internet-facing
    service.beta.kubernetes.io/aws-load-balancer-healthcheck-port: "8080"
    service.beta.kubernetes.io/aws-load-balancer-cross-zone-load-balancing-enabled: "true"
spec:
  ports:
    - port: 80
      targetPort: 8080
      protocol: TCP
  type: LoadBalancer
  loadBalancerClass: service.k8s.aws/nlb
  selector:
    app: deploy-websrv

• 디플로이먼트 & 서비스 배포

$ kubectl apply -f echo-service-nlb.yaml
$ kubectl get pod -o wide
$ kubectl get targetgroupbindings

• 배포 확인, 배포된 파드와 해당 파드들을 타겟 그룹으로 가지는 서비스 (NLB)를 확인

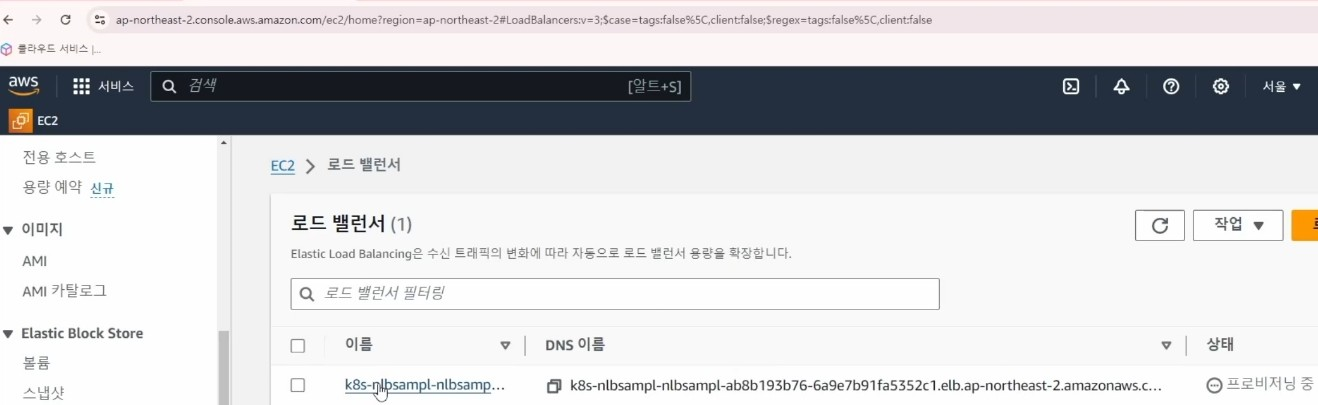

AWS 콘솔에서 확인



• kubectl 명령어로 확인

$ kubectl get pods,svc,ep



• 브라우저로 NLB 접속



ALB 서비스

https://docs.aws.amazon.com/ko_kr/eks/latest/userguide/alb-ingress.html

Application Load Balancer를 사용하여 애플리케이션 및 HTTP 트래픽 라우팅 - Amazon EKS



파드 배포 및 Ingress 배포

$ cat > 2048_full.yaml
apiVersion: v1
kind: Namespace
metadata:
  name: game-2048
---
apiVersion: apps/v1
kind: Deployment
metadata:
  namespace: game-2048
  name: deployment-2048
spec:
  selector:
    matchLabels:
      app.kubernetes.io/name: app-2048
  replicas: 2
  template:
    metadata:
      labels:
        app.kubernetes.io/name: app-2048
    spec:
      containers:
      - image: public.ecr.aws/l6m2t8p7/docker-2048:latest
        imagePullPolicy: Always
        name: app-2048
        ports:
        - containerPort: 80
---
apiVersion: v1
kind: Service
metadata:
  namespace: game-2048
  name: service-2048
spec:
  ports:
    - port: 80
      targetPort: 80
      protocol: TCP
  type: NodePort
  selector:
    app.kubernetes.io/name: app-2048
---
apiVersion: networking.k8s.io/v1
kind: Ingress
metadata:
  namespace: game-2048
  name: ingress-2048
  annotations:
    alb.ingress.kubernetes.io/scheme: internet-facing
    alb.ingress.kubernetes.io/target-type: ip
spec:
  ingressClassName: alb
  rules:
    - http:
        paths:
        - path: /
          pathType: Prefix
          backend:
            service:
              name: service-2048
              port:
                number: 80

• 서비스 동작 및 확인

$ kubectl apply -f 2048_full.yaml
$ kubectl get pod -n game-2048 -o wide
$ kubectl get targetgroupbindings -n game-2048

• Ingress 확인

$ kubectl describe ingress -n game-2048 ingress-2048

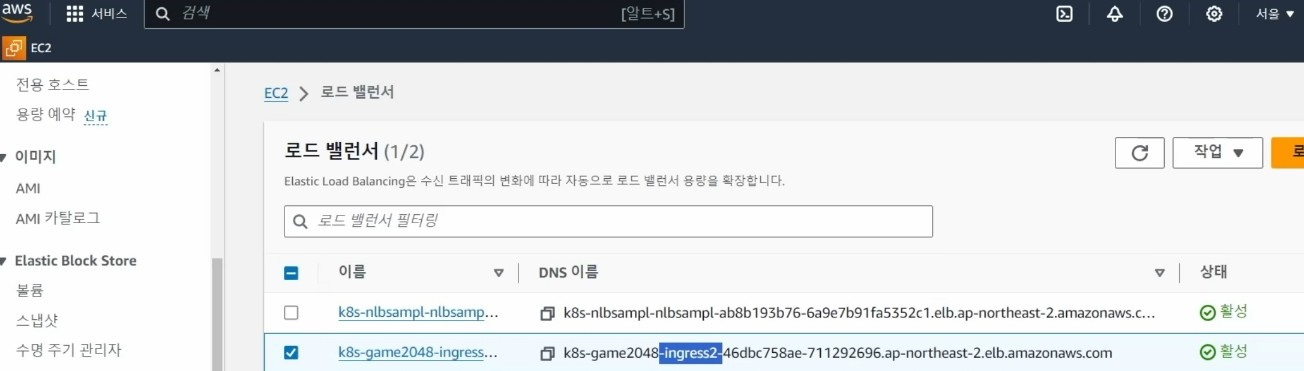

• web 에서 확인



해당 주소로 web 접속하면 2048 게임 실행됨
